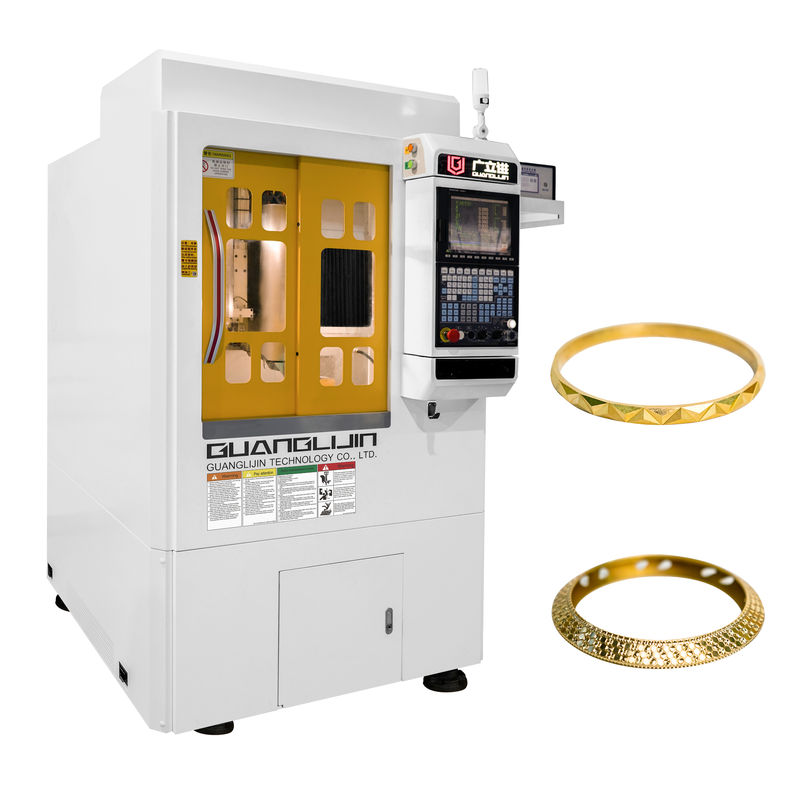

G11-550 Máquina para gravação e fresagem de lotes compostos com duplo fuso vertical e horizontal
Descrição do produto:
Máquina de fabricação de jóias de alta qualidade
Projetada para uma fabricação excepcionalmente complexa e complexa, esta máquina de fabricação de jóias premium possui uma alta velocidade,fuso elétrico de alto binário, conhecido pela sua operação ultra estável e por uma precisão excepcionalEste componente central garante uma potência robusta e uma precisão a nível de micrões durante todo o processamento.
O equipamento suportaMovimento simultâneo em 7 eixos, integrado com umMáquinas de lavar ou de limpareCapacidades de gravação/moagem simultânea multicônicaEsta sinergia permite uma usinagem 3D altamente flexível, eficiente e abrangente de estruturas sofisticadas, expandindo significativamente as possibilidades de projeto.
Alimentado porSoftware de programação inteligente Guanglijin, o sistema liberta um potencial ilimitado de expressão artística e inovação técnica na produção de jóias.Qualidade superioreprojetos inovadores, redefine os limites da fabricação de jóias de precisão.
Parâmetros técnicos:
| - Não, não. |
Ponto |
Detalhes |
| 1 |
Redutor do eixo B |
Alpha, Alemanha |
Torque nominal 12,7 Nm, torque máximo instantâneo 44,6 Nm,
velocidade nominal de 300 rpm, velocidade máxima de 600 rpm |
| 2 |
Motor do eixo C |
|
Velocidade 2500 rpm binário nominal 15N.m |
| 3 |
Redutor do eixo W |
Alpha, Alemanha |
Torque nominal 88.9 Nm, torque máximo instantâneo 312 Nm,
velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 4 |
Eixo Z2 |
Rexroth, Alemanha |
Repetitividade: +/- 0,003 mm |
| 5 |
8o eixo |
fuso horizontal |
Porta-ferramentas ISO10 |
| 6 |
9o eixo |
fuso vertical |
Porta-ferramentas ISO20 |
| 7 |
Componentes de transmissão |
Rexroth, Alemanha |
Repetitividade: +/- 0,005 mm |
| 8 |
Operação |
Sistema SYNTEC |
Caixa de operação de tela de 220 MB a 10,4 polegadas,
com uma largura máxima de 600 mm no lado esquerdo |
| 9 |
Servo motor |
|
200w/400w/750w |
| 10 |
Fuso vertical |
eléctrico |
3.7kw, velocidade máxima 40000 rpm refrigeração por água com alarme de fluxo |
| 11 |
Fuso horizontal |
eléctrico |
2.5kw, velocidade máxima 60000 rpm refrigeração por água com alarme de fluxo |
| 12 |
Revista de ferramentas |
Servo-propulsão |
10 ferramentas para fuso vertical
7 ferramentas para fuso horizontal |
| 13 |
Porta-ferramentas |
|
ISO 20 |
| 14 |
Collet chuck |
|
ER-16, ER-11 |
| 15 |
Lubrificação |
|
Automática de lubrificação |
| 16 |
Planosidade de trabalho |
|
+/- 0,005 mm |
| 17 |
Corrente do eixo X |
|
500 mm |
| 18 |
Corrente do eixo Y |
|
130 mm |
| 19 |
Corrente do eixo Z1 |
|
190 mm |
| 20 |
Corrente do eixo Z2 |
|
140 mm |
| 21 |
Peso corporal |
|
2.0 toneladas |
| 22 |
A porta da frente |
|
porta deslizante |
| 23 |
Layout (mm) |
Corpo principal |
1150 largura*1130 profundidade*2100 altura |
| 24 |
Requisito de potência |
trifásico |
380v/50hz |
Apoio e Serviços:
Apoio técnico
Instalação
Formação
Manutenção
Resolução de problemas
Atualização de software
Embalagem e transporte:
Fumigação de caixas de madeira por via marítima ou aérea
Perguntas frequentes:
Aqui estão as respostas para as perguntas frequentes sobre a máquina de gravação e fresagem de lote composto G11-550 de espinha dupla vertical e horizontal da Guanglijin:
P: Qual é a marca desta máquina de fazer jóias?
R: A marca desta máquina de fazer jóias é guanglijin.
P: Qual é o número de modelo desta máquina de fazer jóias?
R: O número de modelo desta máquina de fabricação de jóias é a máquina de gravura e moagem de lote composto de espinha dupla vertical e horizontal G11-550.
P: Onde é feita esta máquina de fazer jóias?
R: Esta máquina de fazer jóias é feita em Shenzhen, China. O endereço é 101/F e 201/F, Edifício27, Lianchuang Science and Technology Park, 21 BulanRoad, Xialilang Village, Nanwan Street.
