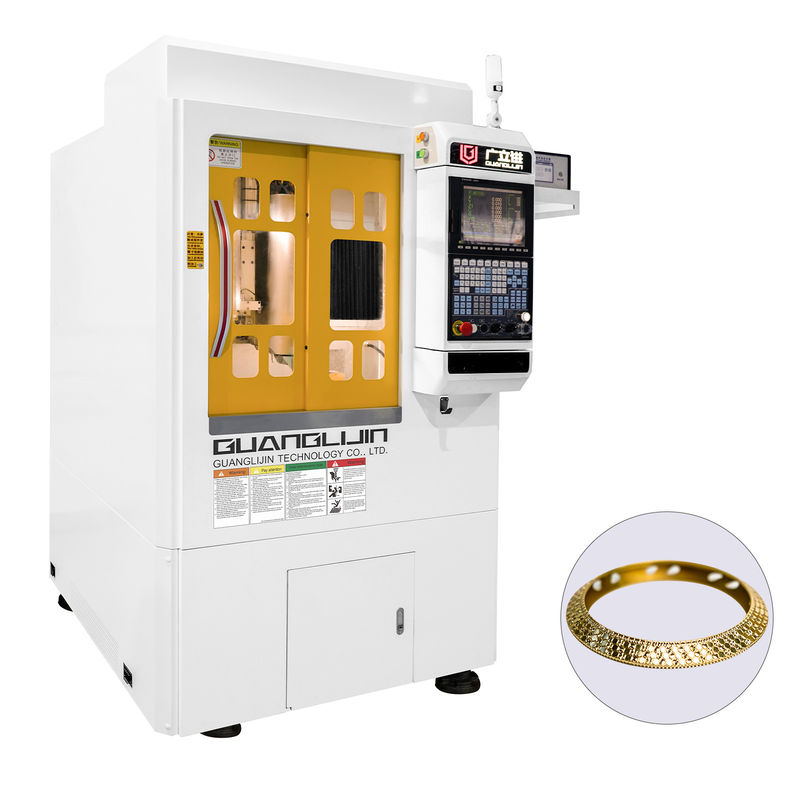

G11-550 Máquina composta de lote de gravação e fresagem de fuso duplo vertical e horizontal
Descrição do produto:
Máquina de fabricação de joias de alta qualidade
Projetada para artesanato excepcionalmente intrincado e complexo, esta máquina de fabricação de joias premium apresenta um fuso elétrico de alta velocidade e alto torque, conhecido por sua operação ultra estável e precisão excepcional. Este componente central garante potência robusta e precisão em nível de mícron durante o processamento.
O equipamento suporta movimento simultâneo de 7 eixos, integrado com um trocador automático de ferramentas de revista dupla e capacidades simultâneas de gravação/fresagem em vários ângulos. Essa sinergia permite usinagem 3D altamente flexível, eficiente e abrangente de estruturas sofisticadas, expandindo significativamente as possibilidades de design.
Alimentado por Software de Programação Inteligente Guanglijin, o sistema desbloqueia um potencial ilimitado para expressão artística e inovação técnica na produção de joias. Como a plataforma de fabricação definitiva para aqueles que buscam qualidade de primeira linha e designs inovadores, redefine os limites da fabricação de joias de precisão.
Parâmetros técnicos:
| Nº |
Item |
Detalhes |
| 1 |
Redutor do eixo B |
Alpha, Alemanha |
Torque nominal 12,7 N.m, torque máximo instantâneo 44,6 N.m,
velocidade nominal 300 rpm, velocidade máxima 600 rpm |
| 2 |
Motor do eixo C |
|
Velocidade 2500 rpm torque nominal 15 N.m |
| 3 |
Redutor do eixo W |
Alpha, Alemanha |
Torque nominal 88,9 N.m, torque máximo instantâneo 312 N.m,
velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 4 |
Eixo Z2 |
Rexroth, Alemanha |
Repetibilidade: +/-0,003 mm |
| 5 |
8º eixo |
fuso horizontal |
Porta-ferramentas ISO10 |
| 6 |
9º eixo |
fuso vertical |
Porta-ferramentas ISO20 |
| 7 |
Componentes de transmissão |
Rexroth, Alemanha |
Repetibilidade: +/-0,005 mm |
| 8 |
Operação |
Sistema SYNTEC |
Caixa de operação com tela de 220 MB - 10,4 polegadas,
máx. extensão de 600 mm na largura do lado esquerdo |
| 9 |
Servomotor |
|
200w/400w/750w |
| 10 |
Fuso vertical |
elétrico |
3,7kw, velocidade máxima 40000 rpm resfriamento a água com alarme de fluxo |
| 11 |
Fuso horizontal |
elétrico |
2,5kw, velocidade máxima 60000 rpm resfriamento a água com alarme de fluxo |
| 12 |
Revista de ferramentas |
servo-acionamento |
10 ferramentas para fuso vertical
7 ferramentas para fuso horizontal |
| 13 |
Porta-ferramentas |
|
ISO 20 |
| 14 |
Pinça |
|
ER-16, ER-11 |
| 15 |
Lubrificação |
|
Lubrificação automática por tempo |
| 16 |
Planicidade de trabalho |
|
+/-0,005 mm |
| 17 |
Curso do eixo X |
|
500 mm |
| 18 |
Curso do eixo Y |
|
130 mm |
| 19 |
Curso do eixo Z1 |
|
190 mm |
| 20 |
Curso do eixo Z2 |
|
140 mm |
| 21 |
Peso do corpo |
|
2,0 toneladas |
| 22 |
Porta frontal |
|
porta deslizante |
| 23 |
Layout (mm) |
corpo principal |
1150 largura * 1130 profundidade * 2100 altura |
| 24 |
Requisitos de energia |
trifásico |
380v/50hz |
Suporte e Serviços:
Suporte técnico
Instalação
Treinamento
Manutenção
Solução de problemas
Atualização de software
Embalagem e envio:
Caixa de madeira fumigada por via marítima ou aérea
Perguntas frequentes:
P: Você é um revendedor ou fabricante?
R: Nós, Guanglijin, somos um fabricante de máquinas CNC CAD/CAM com mais de 20 anos de experiência.
P: De onde você é?
R: Somos de Shenzhen, China, uma das cidades mais criativas do mundo.
P: Você fornece suporte ou serviço no exterior?
R: Sim, temos uma equipe de técnicos que pode viajar para o exterior para fornecer serviços e suporte globais.
P: Esta máquina vem com alguma certificação?
R: Nossas máquinas são certificadas pela CE.
