Lugar de origem | China |
Marca | GUANGLIJIN |
Certificação | CE Certificate |

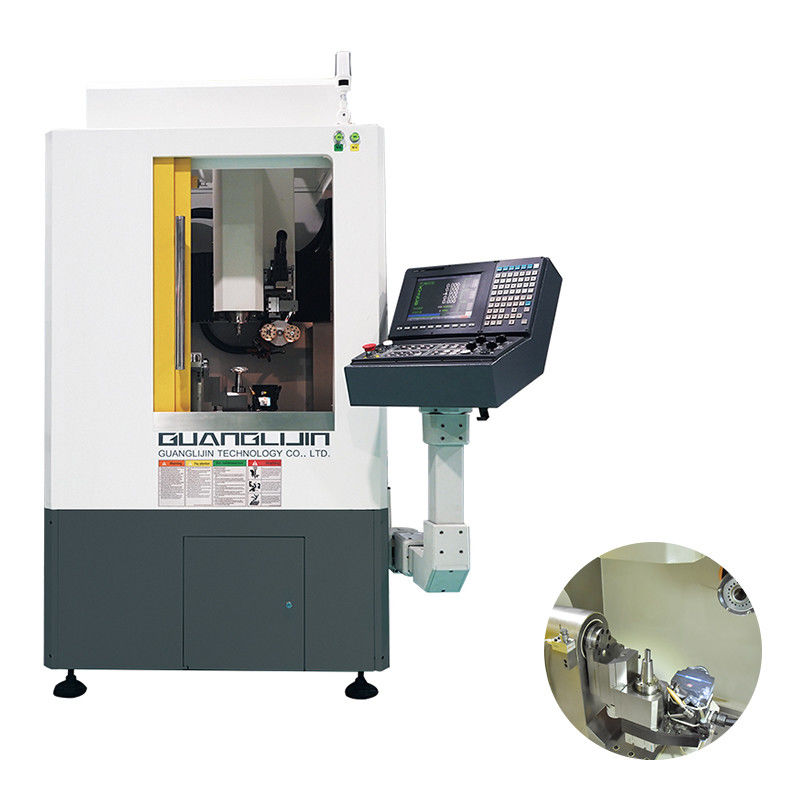

Número do modelo | G8-380 Máquina de escultura e moagem de jóias de oito eixos |
Características do produto:
A G8-380 é uma máquina de gravação de jóias profissional de alta precisão e alta eficiência, projetada especificamente para gravação de superfícies, padronização e polir espelhos de metais preciosos (ouro,PlatinaA sua estrutura de rotação inovadora e o seu sistema de corte a mosca altamente estável permitem o processamento de padrões complexos,Melhorar significativamente a eficiência da produção e a suavidade do produto acabado, tornando-o um dispositivo avançado na indústria de processamento de jóias.
Principais vantagens
Processamento multi-ângulo flexível
A mesa de trabalho suportaRotação automática de 180°einclinação de grande angular, permitindo um padrão fácil de várias superfícies em curvas 3D e jóias irregulares.
Sistema de padronização de mosca de alta precisão
Equipado com um disco de corte a mosca de alta rigidez, que oferece rotação de alta velocidade e operação estável para garantir linhas de gravação suaves e delicadas, livres de borbulhas ou marcas de vibração.
Longa vida útil da ferramenta, compatível com várias cabeças de corte para diferentes profundidades e complexidades de padrão.
Alta eficiência e acabamento de espelho
Velocidade de processamento rápida, com eficiência de padronização30% mais elevadoque os equipamentos tradicionais.
Oferece um acabamento de espelho de alto brilho diretamente, reduzindo as etapas de pós-poluição e os custos de mão de obra.
Design resistente e durável
Construção de materiais de alta qualidade com forte resistência às vibrações, que assegura a ausência de desvio durante uma operação contínua prolongada.
O sistema de lubrificação inteligente minimiza o desgaste dos principais componentes, reduzindo os custos de manutenção.
Especificações técnicas
Velocidade do fuso: 0 ̊40.000 RPM (regulavel)
Ângulo de rotação: rotação automática da mesa de trabalho de 180° + inclinação multidirecional Precisão de processamento: ±0,005 mm
Materiais compatíveis: Ouro, prata, platina, cobre e outros metais moles
Fornecimento de energia: 380V/50Hz
Aplicações
Gravação de padrões de jóias:Desenhos complexos como dragões, fênix, motivos florais e texturas geométricas.
Padrão de anel/braço:Processamento uniforme em superfícies internas/externas sem ângulos mortos.
Limpeza de espelhos:Tratamento de superfície de alto brilho numa única etapa.
- Não, não. | Ponto | Detalhes | |
1 | Redutor do eixo W | Alpha, Alemanha | Torque nominal de 167,3 n.m., Torque máximo instantâneo 585,2 n.m., Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
2 | Redutor do eixo B | Alpha, Alemanha | Torque nominal de 88,9 nm, Torque máximo instantâneo 312 n.m., Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
3 | Redutor do eixo C | Alpha, Alemanha | Torque nominal de 88,9 nm, Torque máximo instantâneo 312 n.m., Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
4 | Eixo Z2 | Rexroth, Alemanha | Repetitividade: +/- 0,005 mm |
5 | 8o eixo segundo fuso | eléctrico | 4.0kw, velocidade máxima 26000 rpm, 6 ferramentas adicionais Diâmetro máximo do cortador redondo: 70 mm Diâmetro mínimo do cortador redondo: 40 mm |
6 | Componentes de transmissão | Rexroth, Alemanha | Repetitividade: +/- 0,005 mm |
7 | Operação | Sistema SYNTEC | Caixa de operação do ecrã de 220 MB-E5 polegadas, com uma largura máxima de 600 mm no lado esquerdo |
8 | Servo motor | 200w/400w/750w | |
9 | Fusão principal | eléctrico | 3.7kw, velocidade máxima 40000 rpm refrigeração por água com alarme de caudal |
10 | Revista de ferramentas | Servo-propulsão | Máximo de 15 ferramentas para fuso principal vertical |
11 | Porta-ferramentas | ISO20 | |
12 | Collet chuck | ER-16 | |
13 | Lubrificação | Automática de lubrificação | |
14 | Planosidade de trabalho | +/- 0,005 mm | |
15 | Corrente do eixo X1 | 380 mm | |
16 | Corrente do eixo X2 | 80 mm | |
17 | Corrente do eixo Y | 50 mm | |
18 | Corrente do eixo Z1 | 90 mm | |
19 | Peso corporal | 1.7 toneladas | |
20 | A porta da frente | porta deslizante | |
21 | Layout (mm) | Corpo principal | 1600 largura*1300 profundidade*2050 altura |
22 | Requisito de potência | trifásico | 380v/50hz |
Apoio técnico
Instalação
Formação
Manutenção
Resolução de problemas
Atualização de software
Fumigação de caixas de madeira por via marítima ou aérea
P: É revendedor ou fabricante?
R: Nós, a Guanglijin, somos um fabricante de máquinas CNC CAD/CAM com mais de 20 anos de experiência.
P: De onde é?
R: Somos de Shenzhen, na China, uma das cidades mais criativas do mundo.
P: Fornece apoio ou serviços no estrangeiro?
R: Sim, temos uma equipe técnica que pode viajar para o exterior para fazer serviço e suporte global.
P: Esta máquina vem com alguma certificação?
R: As nossas máquinas são certificadas CE.
