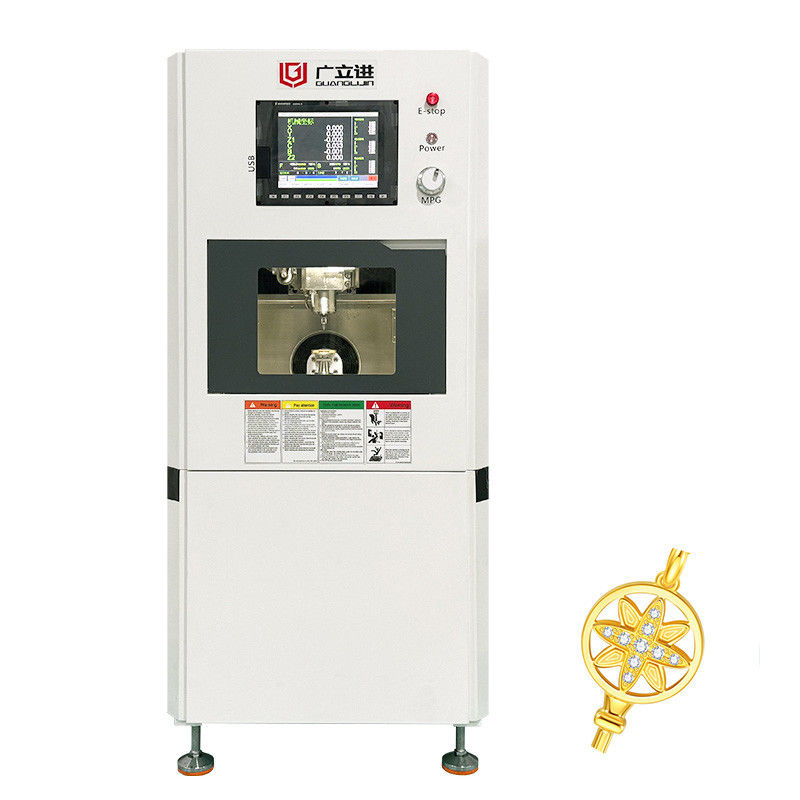

Esta máquina de fabricação de jóias foi meticulosamente projetada para a indústria de processamento de metais preciosos, integrando alta precisão, eficiência e desempenho estável.É adequado para vários cenários, como lojas de jóias, fábricas e edifícios de escritórios, permitindo que os utilizadores obtenham facilmente um processamento de metais preciosos de alta qualidade.
Principais vantagens
Taxa de recuperação ultra-alta: A taxa de recuperação de metais excede 99,95%, reduzindo significativamente o desperdício de materiais e poupando custos.
Estável e durável: O corpo de ferro fundido, combinado com trilhos de guia de esferas Rexroth originais alemães, parafusos de chumbo e componentes de transmissão, assegura uma operação estável a longo prazo.
Mecânica de precisão: Equipado com redutores japoneses importados para o 4o e 5o eixos, proporcionando alta precisão para atender às demandas de desenhos de jóias complexos.
Mudança de ferramenta eficiente: Uma carregadeira de ferramentas giratórias de alta velocidade totalmente fechada e servoalimentada acomoda 12 ferramentas, com um tempo de mudança de ferramentas de apenas 5-6 segundos, aumentando consideravelmente a produtividade.
Controle inteligente: Com o sistema Lenake com uma interface touch-screen para uma operação intuitiva, permitindo que mesmo os iniciantes possam começar rapidamente.
Compacto e elegante: O design elegante e economizador de espaço, com uma estética moderna, se encaixa perfeitamente em joalherias, fábricas e ambientes de escritório de alta qualidade.
Aplicações
Suporta superfícies planas, gravuras de pulseiras e anéis e pode criar padrões intrincados, como dragões e fénix, motivos florais e texturas geométricas.
Escultura de padrões de anéis/braceletes: Processamento uniforme das paredes internas e externas sem ângulos mortos.
Limpeza de espelhos: acabamento de superfície de alto brilho numa única etapa.
Parâmetros técnicos:
| - Não, não. |
Ponto |
Detalhes |
| 1 |
Redutor do eixo B |
Alpha, Alemanha |
Torque nominal 44,6 n.m.,
Torque máximo instantâneo 156n.m.
Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 2 |
Redutor do eixo C |
Japão |
Torque nominal 6,4 n.m.,
Torque máximo instantâneo 22,3 n.m.,
Velocidade nominal 300 rpm, velocidade máxima 600 rpm |
| 3 |
6o eixo |
Rexroth, Alemanha |
Repetitividade: +/- 0,005 mm |
| 4 |
Fuso do sétimo eixo |
Servo motor |
Máximo 10000 rpm,
Diâmetro máximo do cortador redondo: 60 mm
Diâmetro mínimo do cortador redondo: 40 mm |
| 5 |
Componentes de transmissão |
Rexroth, Alemanha |
Repetitividade: +/- 0,005 mm |
| 6 |
Operação |
Sistema SYNTEC |
10.1' ecrã táctil |
| 7 |
Servo motor |
|
400w/ 200w |
| 8 |
Fusão principal |
eléctrico |
2.5kw, velocidade máxima 60000 rpm
refrigeração por água com alarme de caudal |
| 9 |
Revista de ferramentas |
Servo-propulsão |
Até 12 ferramentas |
| 10 |
Porta-ferramentas |
|
ISO 10 |
| 11 |
Collet chuck |
|
ER-11 |
| 12 |
Lubrificação |
|
Automática de lubrificação |
| 13 |
Planosidade de trabalho |
|
+/- 0,005 mm |
| 14 |
Corrente do eixo X |
|
300 mm |
| 15 |
Corrente do eixo Y |
|
105 mm |
| 16 |
Tração do eixo Z |
|
115 mm |
| 17 |
Peso corporal |
|
0.6 toneladas |
| 18 |
A porta da frente |
|
porta giratória única |
| 19 |
Layout (mm) |
Corpo principal |
700 largura*880 profundidade*1560 altura |
| 20 |
Requisito de potência |
|
220v/50hz |
Apoio e Serviços:
Apoio técnico
Instalação
Formação
Manutenção
Resolução de problemas
Atualização de software
Embalagem e transporte:
Fumigação de caixas de madeira por via marítima ou aérea
Perguntas frequentes:
P: É revendedor ou fabricante?
R: Nós, a Guanglijin, somos um fabricante de máquinas CNC CAD/CAM com mais de 20 anos de experiência.
P: De onde é?
R: Somos de Shenzhen, na China, uma das cidades mais criativas do mundo.
P: Fornece apoio ou serviços no estrangeiro?
R: Sim, temos uma equipe técnica que pode viajar para o exterior para fazer serviço e suporte global.
P: Esta máquina vem com alguma certificação?
R: As nossas máquinas são certificadas CE.
