Características do Produto:

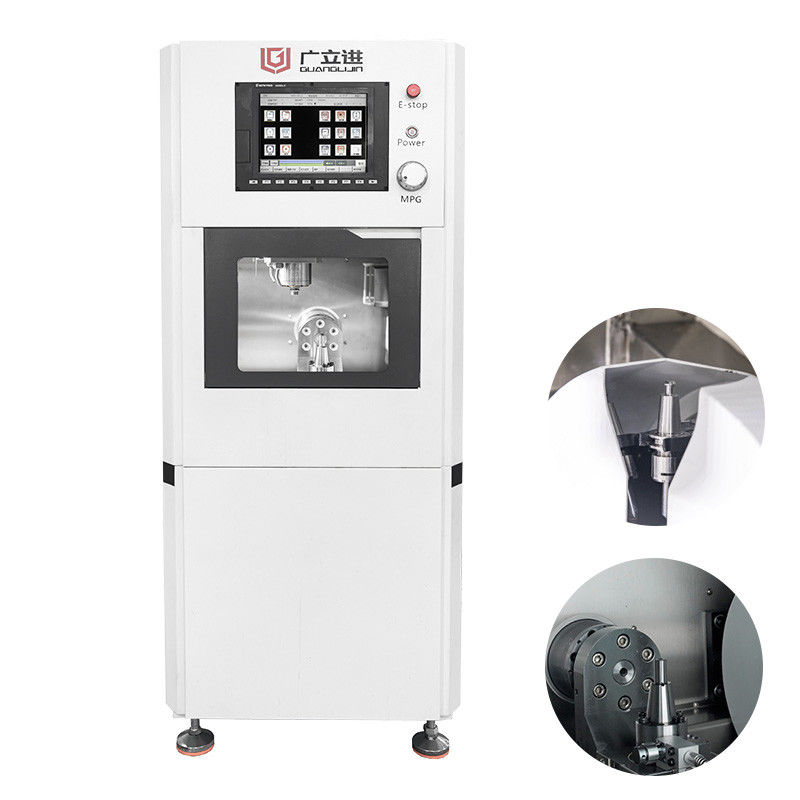

Esta máquina de fabricação de joias de alto desempenho foi projetada para usinagem de precisão de peças pequenas e intrincadas, oferecendo precisão, estabilidade e eficiência excepcionais.
Principais Características
Design Específico para a Indústria
Otimizado para processamento de metais preciosos com taxa de utilização de material superior a 99,95%
Ideal para usinagem de precisão de ouro, platina e outros metais preciosos
Desempenho Mecânico Excepcional
Construção monobloco em ferro fundido garante amortecimento de vibrações e precisão a longo prazo
Eixos 4º/5º equipados com redutores de precisão japoneses (precisão de posicionamento de ±0,003 mm)
Parafusos de esferas e guias lineares alemãs Rexroth para controle de movimento superior
Sistema de Usinagem Inteligente
Sistema de controle inteligente Lenake
Tela sensível ao toque industrial de 10,4" para operação amigável
Magazine de ferramentas servo-acionado totalmente fechado (12 estações) com troca de ferramentas em 5-6 segundos
Especificações Técnicas
Velocidade do Fuso: 60.000 RPM (refrigerado a água)
Precisão de Posicionamento: ±0,005 mm
Curso de Trabalho: X-220mm / Y-105mm / Z-115mm
Dimensões da Máquina: 620×740×1520mm (L×P×A)
Aplicações
Fabricação de joias (anéis, pingentes, pulseiras, etc.)
Componentes de precisão em metais preciosos
Adequado para oficinas de joias, centros de fabricação e lojas de personalização de alta qualidade
Observação: Opera com fonte de alimentação de 220V/50Hz. Peso da máquina: 500kg. Inclui portas de segurança e sistema de lubrificação automática.
Configurações opcionais disponíveis para requisitos de processamento específicos.
Parâmetros Técnicos:
| Nº |
Item |
Detalhes |
| 1 |
Redutor do eixo B |
Alpha, Alemanha |
Torque nominal 44,6n.m,
Torque máximo instantâneo 156n.m,
Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 2 |
Redutor do eixo C |
Japão |
Torque nominal 6,4n.m,
Torque máximo instantâneo 22,3n.m,
Velocidade nominal 300 rpm, velocidade máxima 600 rpm |
| 3 |
Componentes de transmissão |
Rexroth, Alemanha |
Repetibilidade: +/-0,005mm |
| 4 |
Operação |
Sistema SYNTEC |
Tela sensível ao toque de 10,4'' |
| 5 |
Servomotor |
|
400w/ 200w |
| 6 |
Fuso |
elétrico |
2,5kw, velocidade máxima 60000 rpm
refrigeração a água com alarme de fluxo |
| 7 |
Magazine de ferramentas |
servo-acionado |
Até 12 ferramentas |
| 8 |
Suporte de ferramentas |
|
ISO 10 |
| 9 |
Pinça |
|
ER-11 |
| 10 |
Lubrificação |
|
Lubrificação automática por tempo |
| 11 |
Planicidade de trabalho |
|
+/-0,005mm |
| 12 |
Curso do eixo X |
|
220mm |
| 13 |
Curso do eixo Y |
|
105mm |
| 14 |
Curso do eixo Z |
|
115mm |
| 15 |
Peso da estrutura |
|
0,5 toneladas |
| 16 |
Porta frontal |
|
porta de batente simples |
| 17 |
Layout (mm) |
corpo principal |
620 largura*740 profundidade*1520 altura |
| 18 |
Requisitos de energia |
|
220v/50hz |
Suporte e Serviços:
Suporte técnico
Instalação
Treinamento
Manutenção
Solução de problemas
Atualização de software
Embalagem e Envio:
Caixa de madeira fumigada por via marítima ou aérea
Perguntas frequentes:
P: Você é um revendedor ou fabricante?
R: Nós, Guanglijin, somos um fabricante de máquinas CNC CAD/CAM com mais de 20 anos de experiência.
P: De onde você é?
R: Somos de Shenzhen, China, uma das cidades mais criativas do mundo.
P: Você oferece suporte ou serviço no exterior?
R: Sim, temos uma equipe de técnicos que pode viajar para o exterior para fornecer serviços e suporte globais.
P: Esta máquina vem com alguma certificação?
R: Nossas máquinas são certificadas pela CE.
