Características do produto:

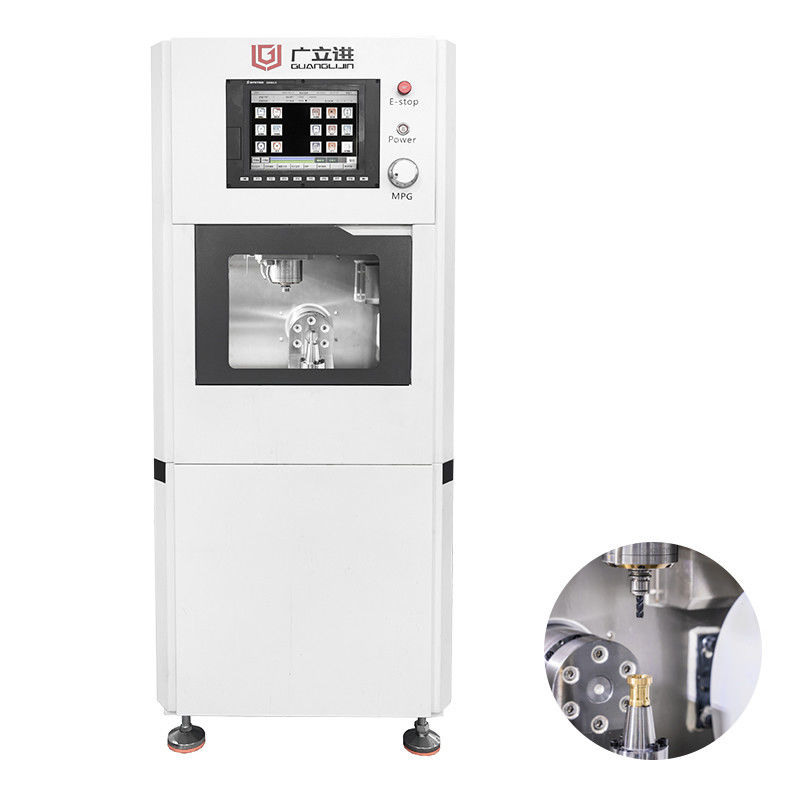

Esta máquina de fabricação de jóias de alto desempenho foi projetada para usinagem de precisão de peças pequenas e complexas, oferecendo excepcional precisão, estabilidade e eficiência.
Características fundamentais
Projeto específico da indústria
Optimizados para o processamento de metais preciosos com uma taxa de utilização dos materiais superior a 99,95%
Ideal para usinagem de precisão de ouro, platina e outros metais preciosos
Excelente desempenho mecânico
A construção de ferro fundido monolítico garante amortecimento das vibrações e precisão a longo prazo
4o e 5o eixos equipados com redutores de precisão japoneses (precisão de posicionamento ± 0,003 mm)
Parafusos de esferas Rexroth alemães e guias lineares para controlo de movimento superior
Sistema de usinagem inteligente
Sistema de controlo inteligente Lenake
10.4 ecrãs sensíveis ao toque industriais para utilização fácil
Repositório de ferramentas totalmente fechado a servoalimentação (12 estações) com troca de ferramentas de 5-6 segundos
Especificações técnicas
Velocidade do eixo: 60.000 RPM (resfriado a água)
Precisão de posicionamento: ±0,005 mm
Viagens de trabalhoX-220mm / Y-105mm / Z-115mm
Dimensões da máquina: 620×740×1520 mm (W×D×H)
Aplicações
Fabricação de joias (anéis, pingentes, pulseiras, etc.)
Componentes de precisão em metais preciosos
Adequado para oficinas de joalharia, centros de fabricação e lojas de personalização de alta qualidade
Notas: Funciona com alimentação de 220V/50Hz.
Configurações opcionais disponíveis para requisitos específicos de processamento.
Parâmetros técnicos:
| - Não, não. |
Ponto |
Detalhes |
| 1 |
Redutor do eixo B |
Alpha, Alemanha |
Torque nominal 44,6 n.m.,
Torque máximo instantâneo 156n.m.
Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 2 |
Redutor do eixo C |
Japão |
Torque nominal 6,4 n.m.,
Torque máximo instantâneo 22,3 n.m.,
Velocidade nominal 300 rpm, velocidade máxima 600 rpm |
| 3 |
Componentes de transmissão |
Rexroth, Alemanha |
Repetitividade: +/- 0,005 mm |
| 4 |
Operação |
Sistema SYNTEC |
10.4' de tela sensível ao toque |
| 5 |
Servo motor |
|
400w/ 200w |
| 6 |
Espinha |
eléctrico |
2.5kw, velocidade máxima 60000 rpm
refrigeração por água com alarme de caudal |
| 7 |
Revista de ferramentas |
Servo-propulsão |
Até 12 ferramentas |
| 8 |
Porta-ferramentas |
|
ISO 10 |
| 9 |
Collet chuck |
|
ER-11 |
| 10 |
Lubrificação |
|
Automática de lubrificação |
| 11 |
Planosidade de trabalho |
|
+/- 0,005 mm |
| 12 |
Corrente do eixo X |
|
220 mm |
| 13 |
Corrente do eixo Y |
|
105 mm |
| 14 |
Tração do eixo Z |
|
115 mm |
| 15 |
Peso corporal |
|
0.5 toneladas |
| 16 |
A porta da frente |
|
porta giratória única |
| 17 |
Layout (mm) |
Corpo principal |
620 largura*740 profundidade*1520 altura |
| 18 |
Requisito de potência |
|
220v/50hz |
Apoio e Serviços:
Apoio técnico
Instalação
Formação
Manutenção
Resolução de problemas
Atualização de software
Embalagem e transporte:
Fumigação de caixas de madeira por via marítima ou aérea
Perguntas frequentes:
P: É revendedor ou fabricante?
R: Nós, a Guanglijin, somos um fabricante de máquinas CNC CAD/CAM com mais de 20 anos de experiência.
P: De onde é?
R: Somos de Shenzhen, na China, uma das cidades mais criativas do mundo.
P: Fornece apoio ou serviços no estrangeiro?
R: Sim, temos uma equipe técnica que pode viajar para o exterior para fazer serviço e suporte global.
P: Esta máquina vem com alguma certificação?
R: As nossas máquinas são certificadas CE.
