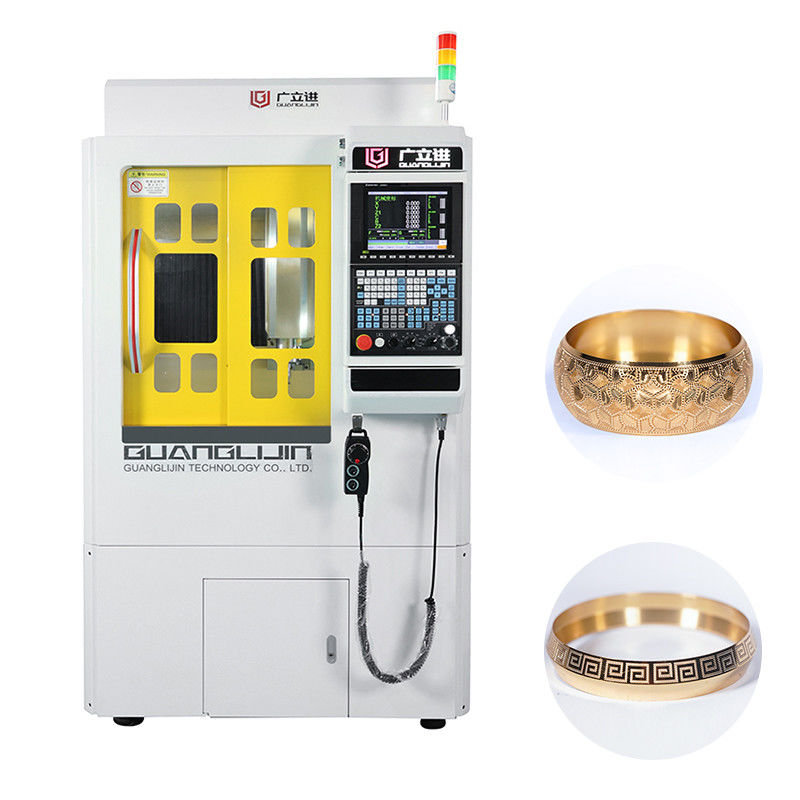

Sistema de troca de ferramentas totalmente automático (Core Breakthrough)
"Revista de ferramentas inteligentes permite a comutação de segundo nível, completando processos complexos sem interrupções"
→ Troca automática entre ferramentas de gravação, fresadoras, brocas e cabeças de polir na mesma peça.Gravação de padrões, corte de ranhuras, micro-perfuração e acabamento de superfícies curvasAumenta drasticamente a eficiência de produção de jóias complexas (por exemplo, cabeças de anel com diamantes, pingentes filigranas).
Máquina de hiper-liberdade de 7 eixos (estrutura revolucionária)
"360° Gravação de precisão sem ângulo morto, redefinindo os limites do projeto"*
→ Executa sem esforçoescultura em relevo profundo(por exemplo, inscrições na parede interna da pulseira) ePosições de regulação do ângulo extremo(por exemplo, molduras irregulares de pedras preciosas)
→ Otimiza os caminhos das ferramentas para evitar colisões, aumentando a precisãotexturas ultrafinas(por exemplo, padrões de linha do cabelo, motivos de penas).
Gravação e moagem simultâneas multicôndito de 6 eixos (formagem de alta precisão)
"Gravação de superfície de contorno, recriando detalhes em escala milimétrica"
→ ConquistasGravação de precisão consistenteem superfícies curvas complexas (por exemplo, bandas de anéis arqueados, ligações de cadeia em forma de onda), eliminando a distorção da projeção planar.
→ Apoiamoagem a nível de micrõespara a confecção de modelos de cera de precisão, configurações metálicas e fechos ocultos.
Fabricação inteligente em circuito fechado (aumento da eficiência e redução dos custos)
→ Otimizar o caminho de 7 eixos reduz o movimento ocioso, diminuindo significativamenteTaxas de sucata de metais preciosos.
→ Troca automática de ferramentas + cortes de sincronização de loteConsumo de energia por unidade, permitindo 24 horas de produção contínua.
Parâmetros técnicos:
| - Não, não. |
Ponto |
Detalhes |
| 1 |
De potência não superior a 50 W |
Alpha, Alemanha |
Torque nominal de 88,9 nm,
Torque máximo instantâneo 312 n.m.,
Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 2 |
Redutor do eixo B |
Alpha, Alemanha |
Torque nominal 44,6 n.m.,
Torque máximo instantâneo 156n.m.
Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 3 |
Redutor do eixo C |
Japão |
torque nominal de 12,7 n.m.,
Torque máximo instantâneo 44,6nm,
Velocidade nominal 300 rpm, velocidade máxima 600 rpm |
| 4 |
Componentes de transmissão |
Rexroth, Alemanha |
Repetitividade: +/- 0,005 mm |
| 5 |
Operação |
Sistema SYNTEC |
Caixa de operação de tela de 220MA-10,4 polegadas |
| 6 |
Servo motor |
|
200w/400w/750w |
| 7 |
Espinha |
eléctrico |
3.7kw, velocidade máxima 45000 rpm
refrigeração por água com alarme de caudal |
| 8 |
Revista de ferramentas |
Servo-propulsão |
Até 22 ferramentas |
| 9 |
Porta-ferramentas |
|
HSK E25 |
| 10 |
Collet chuck |
|
ER-16 |
| 11 |
Lubrificação |
|
Automática de lubrificação |
| 12 |
Planosidade de trabalho |
|
+/- 0,005 mm |
| 13 |
Corrente do eixo X |
|
500 mm |
| 14 |
Corrente do eixo Y |
|
160 mm |
| 15 |
Tração do eixo Z |
|
200 mm |
| 16 |
Peso corporal |
|
1.8 toneladas |
| 17 |
A porta da frente |
|
porta deslizante |
| 18 |
Layout (mm) |
Corpo principal |
1060 largura*1300 profundidade*2100 altura |
| 19 |
Requisito de potência |
trifásico |
380v/50hz |
Apoio e Serviços:
Apoio técnico
Instalação
Formação
Manutenção
Resolução de problemas
Atualização de software
Embalagem e transporte:
Fumigação de caixas de madeira por via marítima ou aérea
Perguntas frequentes:
P: É revendedor ou fabricante?
R: Nós, a Guanglijin, somos um fabricante de máquinas CNC CAD/CAM com mais de 20 anos de experiência.
P: De onde é?
R: Somos de Shenzhen, na China, uma das cidades mais criativas do mundo.
P: Fornece apoio ou serviços no estrangeiro?
R: Sim, temos uma equipe técnica que pode viajar para o exterior para fazer serviço e suporte global.
P: Esta máquina vem com alguma certificação?
R: As nossas máquinas são certificadas CE.
