Sistema de troca de ferramentas totalmente automático (Core Breakthrough)
"Revista de ferramentas inteligentes permite a comutação de segundo nível, completando processos complexos sem interrupções"
→ Troca automática entre ferramentas de gravação, fresadoras, brocas e cabeças de polir na mesma peça.Gravação de padrões, corte de ranhuras, micro-perfuração e acabamento de superfícies curvasAumentam drasticamente a eficiência de produção de jóias complexas (por exemplo, cabeças de anel com diamantes, pingentes filigranas).

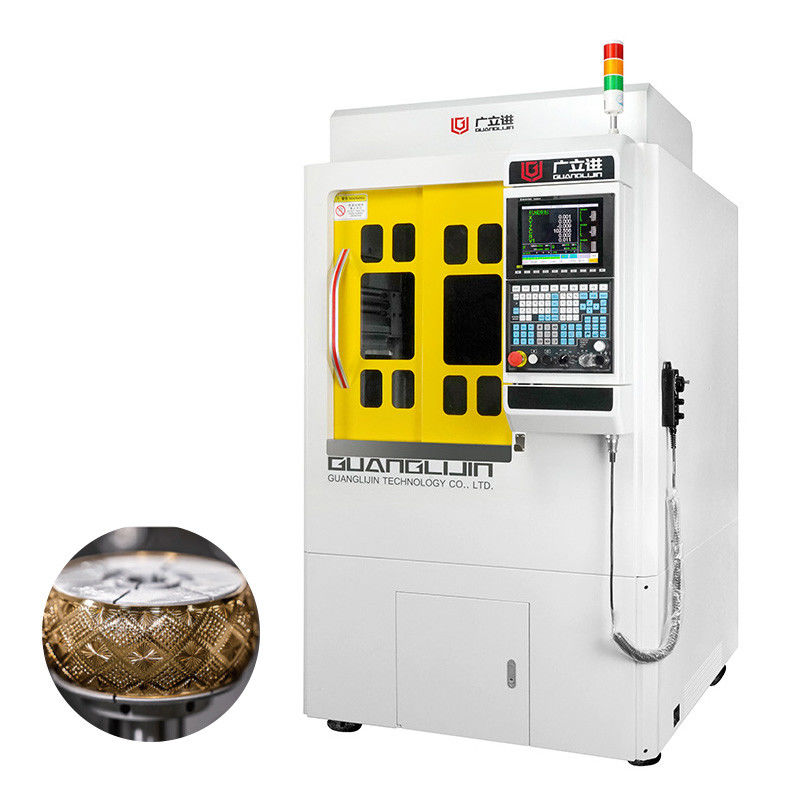

Máquina de hiper-liberdade de 7 eixos (estrutura revolucionária)
"360° Gravação de precisão sem ângulo morto, redefinindo os limites do projeto"*
→ Executa sem esforçoescultura em relevo profundo(por exemplo, inscrições na parede interna da pulseira) ePosições de regulação do ângulo extremo(por exemplo, molduras de pedras preciosas irregulares) impossível de ser alcançado com máquinas tradicionais de 5 eixos.
→ Otimiza os caminhos das ferramentas para evitar colisões, aumentando a precisãotexturas ultrafinas(por exemplo, padrões de linha do cabelo, motivos de penas).
Gravação e moagem simultâneas multicôndito de 6 eixos (formagem de alta precisão)
"Gravação de superfície de contorno, recriando detalhes em escala milimétrica"
→ ConquistasGravação de precisão consistenteem superfícies curvas complexas (por exemplo, bandas de anéis arqueados, ligações de cadeia em forma de onda), eliminando a distorção da projeção planar.
→ Apoiamoagem a nível de micrõespara a confecção de modelos de cera de precisão, configurações metálicas e fechos ocultos.
Fabricação inteligente em circuito fechado (aumento da eficiência e redução de custos)
→ Otimizar o caminho de 7 eixos reduz o movimento ocioso, diminuindo significativamenteTaxas de sucata de metais preciosos.
→ Troca automática de ferramentas + cortes de sincronização de loteConsumo de energia por unidade, permitindo 24 horas de produção contínua.
Parâmetros técnicos:
| - Não, não. |
Ponto |
Detalhes |
| 1 |
De potência não superior a 50 W |
Alpha, Alemanha |
Torque nominal de 88,9 nm,
Torque máximo instantâneo 312 n.m.,
Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 2 |
Redutor do eixo B |
Alpha, Alemanha |
Torque nominal 44,6 n.m.,
Torque máximo instantâneo 156n.m.
Velocidade nominal 43 rpm, velocidade máxima 85 rpm |
| 3 |
Redutor do eixo C |
Japão |
torque nominal de 12,7 n.m.,
Torque máximo instantâneo 44,6 nm,
Velocidade nominal 300 rpm, velocidade máxima 600 rpm |
| 4 |
Componentes de transmissão |
Rexroth, Alemanha |
Repetitividade: +/- 0,005 mm |
| 5 |
Operação |
Sistema SYNTEC |
Caixa de operação de tela de 220MA-10,4 polegadas |
| 6 |
Servo motor |
|
200w/400w/750w |
| 7 |
Espinha |
eléctrico |
3.7kw, velocidade máxima 45000 rpm
refrigeração por água com alarme de caudal |
| 8 |
Revista de ferramentas |
Servo-propulsão |
Até 22 ferramentas |
| 9 |
Porta-ferramentas |
|
HSK E25 |
| 10 |
Collet chuck |
|
ER-16 |
| 11 |
Lubrificação |
|
Automática de lubrificação |
| 12 |
Planosidade de trabalho |
|
+/- 0,005 mm |
| 13 |
Corrente do eixo X |
|
500 mm |
| 14 |
Corrente do eixo Y |
|
160 mm |
| 15 |
Tração do eixo Z |
|
200 mm |
| 16 |
Peso corporal |
|
1.8 toneladas |
| 17 |
A porta da frente |
|
porta deslizante |
| 18 |
Layout (mm) |
Corpo principal |
1060 largura*1300 profundidade*2100 altura |
| 19 |
Requisito de potência |
trifásico |
380v/50hz |
Apoio e Serviços:
Apoio técnico
Instalação
Formação
Manutenção
Resolução de problemas
Atualização de software
Embalagem e transporte:
Fumigação de caixas de madeira por via marítima ou aérea
Perguntas frequentes:
P: É revendedor ou fabricante?
R: Nós, a Guanglijin, somos um fabricante de máquinas CNC CAD/CAM com mais de 20 anos de experiência.
P: De onde é?
R: Somos de Shenzhen, na China, uma das cidades mais criativas do mundo.
P: Fornece apoio ou serviços no estrangeiro?
R: Sim, temos uma equipe técnica que pode viajar para o exterior para fazer serviço e suporte global.
P: Esta máquina vem com alguma certificação?
R: As nossas máquinas são certificadas CE.
